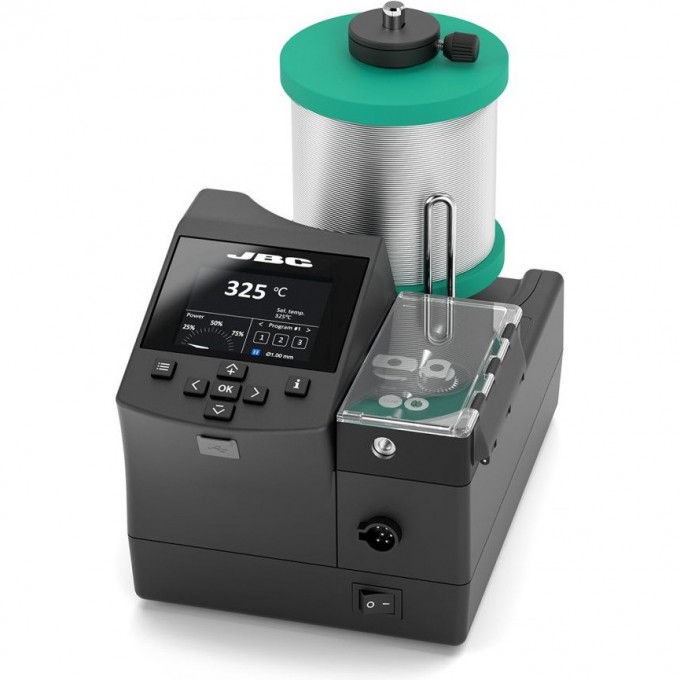

Блок управления паяльной станции с автоматической подачей припоя JBC ALE-210UVA

Блок управления JBC ALE-210UVA предназначен для паяльных станций, требующих высокой производительности. Устройство обеспечивает автоматическую подачу припоя и совместимо с паяльником ALE250, использующим картриджи серии C250. Станция поставляется с устройством GALE10V для подачи припоя диаметром 1 мм, а также поддерживает припои диаметром от 0,4 мм до 1,8 мм при использовании соответствующих комплектов. Поддерживаются катушки припоя весом до 2 кг.

В процессе подачи припоя производится его перфорация, что способствует улучшенному потоку флюса и эффективному отводу газов. Это предотвращает образование нежелательных крупных капель и попадание посторонних частиц в область пайки. Устройство предлагает три режима работы: непрерывная подача припоя, прерывистая подача и программируемый режим, позволяющий настраивать скорость и длину подаваемого припоя.

Блок управления оснащен цифровым управлением, мощностью 150 Вт и работает от напряжения 230 В. Диапазон температур составляет от 90 до 450°C с точностью поддержания ±3%. Для синхронизации с ПК предусмотрен USB-B порт, а для обновления встроенного ПО, построения графиков и настройки профилей — USB-A. Дополнительные порты включают разъем RJ12 для подключения дымоуловителя или управления по сети, а также разъем для педали управления.

Устройство обеспечивает выравнивание потенциалов через подключение к EPA, сопротивление между заземлением и наконечником составляет 2 Ом, а потенциал между заземлением и наконечником — менее 2 мВ RMS. Комплектация включает устройство GALE10V для подачи припоя диаметром 1 мм.

• Мощность 150 Вт;
• Цифровое управление;
• Напряжение питания 230 В;
• Один канал;
• Диапазон температур 90–450℃;
• Поддержка припоя диаметром 1,0 мм (с GALE10V в комплекте) и от 0,4 мм до 1,8 мм (с соответствующими комплектами);
• Максимальная длина подачи припоя 250 мм;
• Минимальная длина подачи припоя 0,5 мм;
• Точность поддержания заданной температуры ±3%;
• Выравнивание потенциалов через подключение к EPA;
• Сопротивление между заземлением и наконечником 2 Ом;
• Потенциал между заземлением и наконечником < 2 мВ RMS;
• USB-A для обновления встроенного ПО, построения графиков и настройки профилей;
• USB-B для синхронизации с ПК;
• Дополнительные порты для подключения дымоуловителя или управления по сети (RJ12);
• Разъем для педали управления;
• Перфорация припоя для улучшения потока флюса и отвода газов;
• Три режима работы: непрерывная, прерывистая и программируемая подача припоя.
